在 5W~15W 小功率電源領域，充電器、適配器、輔助電源等產品對低成本、小體積、高可靠性的需求越來越強烈。傳統方案需要光耦、TL431、啟動電阻、CS采樣電阻等大量外圍元件，BOM成本高、PCB面積大、生產工序復雜。
今天給大家介紹一顆極簡設計的國產PSR芯片——BP84145，它采用源極開關BJT拓撲，內置高壓啟動、自供電、鏡像電流采樣，無需光耦、無需CS電阻、無需輔助供電，外圍極簡到令人發指。同時，可直接替代BP84145，Pin-to-Pin兼容，為工程師提供更多選擇。
BP84145是一款原邊反饋（PSR）恒壓恒流反激變換器芯片，SOP-8封裝，最大輸出功率12W（90~265VAC全電壓輸入）。它的核心設計理念是：能集成的都集成，能省掉的都省掉。
| 外圍元件 | 傳統光耦反饋方案 | BP84145 PSR方案 |
|---|---|---|
| 光耦 | 需要 | 無需 |
| TL431 | 需要 | 無需 |
| 啟動電阻 | 需要 | 內置高壓啟動 |
| 輔助供電繞組 | 需要 | VCC自供電 |
| CS采樣電阻 | 需要 | 鏡像電流采樣 |
| 功率MOS管 | 外置 | 內置BJT |
| 外圍總數 | 30+顆 | <15顆 |
封裝：SOP-8
控制方式：DCM原邊反饋，谷底開通
功率器件：內置BJT（集電極耐壓800V）
輸出功率：12W（全電壓輸入）
待機功耗：<75mW，滿足6級能效
恒流精度：±5%（內置輸入線電壓補償）
啟動方式：高壓自供電，無需啟動電阻
VCC供電：自供電，無需輔助繞組

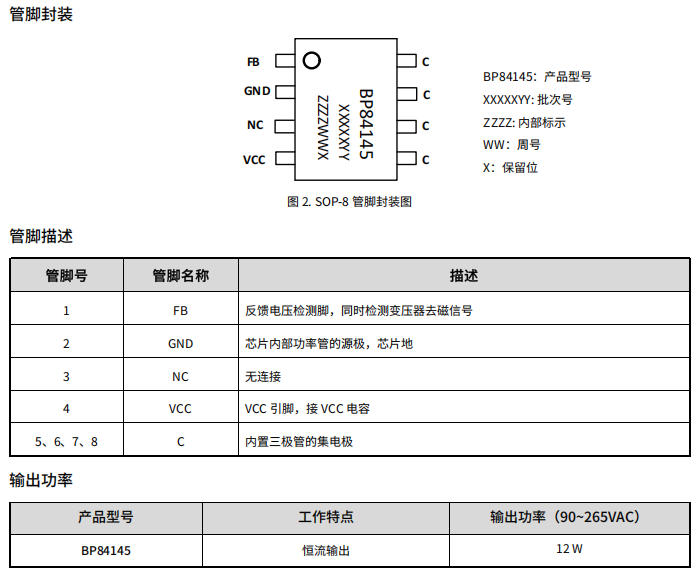

BP84145采用SOP-8封裝，僅8個引腳，功能清晰：
設計要點：
C引腳（5~8腳）是芯片的主要散熱途徑，PCB布局時需適當鋪銅散熱
但C腳屬于EMI動點，鋪銅面積應在滿足散熱的條件下盡量小
FB走線要短，遠離C腳和鉗位電路等強干擾源

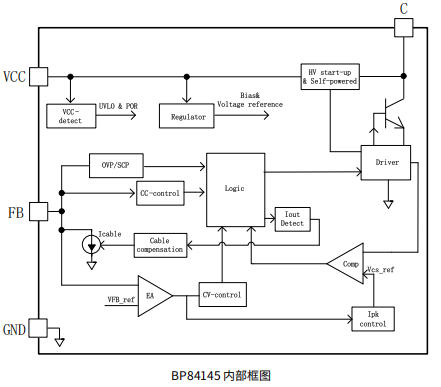

BP84145內部集成了高壓啟動、自供電、BJT功率管、鏡像電流采樣、CV/CC控制等完整功能，是一顆真正的"片上電源系統"。
BP84145的典型應用電路極其簡潔：
| 元件 | 功能 | 推薦值 |
|---|---|---|
| VCC電容 | 芯片供電濾波 | 2.2μF電解 + 1μF X7R瓷片 |
| FB分壓電阻 | 輸出電壓設定 | 根據目標電壓計算 |
| RCD鉗位 | 吸收漏感能量 | R:幾十kΩ, C:幾nF, D:快恢復 |
| 輸出整流 | 副邊整流 | 肖特基或超快恢復二極管 |
| 輸出電容 | 輸出濾波 | 根據紋波要求選擇 |
VCC電容靠近芯片：VCC電容盡可能靠近VCC(4)和GND(2)引腳。若電解電容較遠，需在VCC和GND間就近放置0.1μF瓷片電容，提升抗干擾和ESD能力。
減小高頻環路面積：
初級母線電容、變壓器原邊、芯片C腳組成的環路面積要小
次級繞組、整流二極管、輸出電容組成的環路面積要小
初級RCD鉗位電路環路面積要小
FB走線處理：FB信號線不要鋪大銅皮，走線盡可能短，遠離C腳、鉗位電路、輔助繞組等強干擾源。
C腳散熱與EMI平衡：C腳是主要散熱途徑，但屬于EMI動點，鋪銅面積在滿足散熱條件下盡量小。
Y電容位置：放置在初級輸入濾波電容正端和次級濾波電容地之間。
輔助繞組接地：輔助繞組的地端應直接連接到母線電容的負端。
ESD放電針：直接連接在初級輸入濾波電容正端和次級地或輸出正端之間，遠離芯片控制電路。

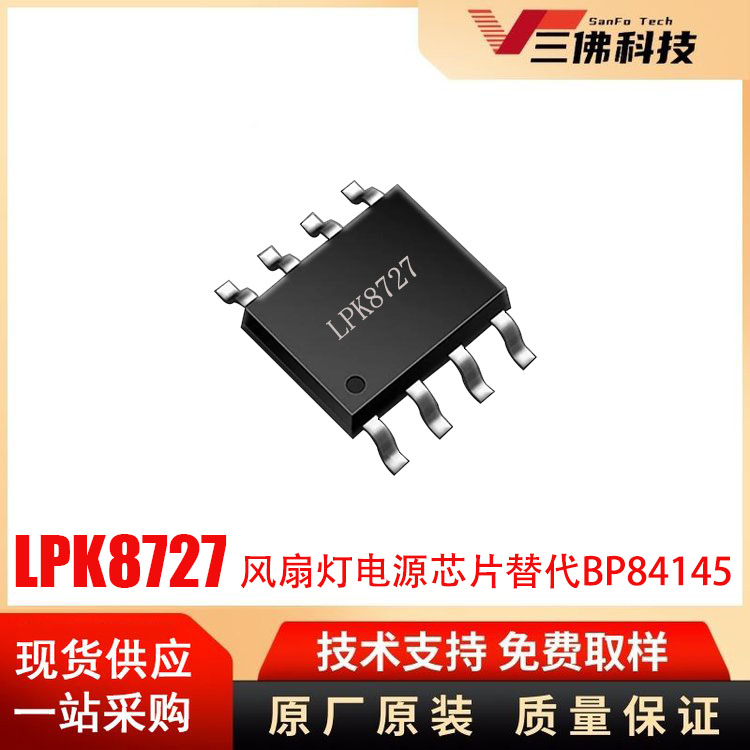

LPK8727是BP84145的Pin-to-Pin直接替代型號，兩者封裝、引腳定義、功能特性完全兼容。
| 對比項 | BP84145 | LPK8727 |
|---|---|---|
| 封裝 | SOP-8 | SOP-8 |
| 引腳定義 | 完全一致 | 完全一致 |
| 輸出功率 | 12W | 12W+ |
| 內置功率管 | BJT 800V | BJT 800V |
| 高壓啟動 | 內置 | 內置 |
| VCC自供電 | 支持 | 支持 |
| 鏡像電流采樣 | 支持 | 支持 |
| 恒壓恒流 | 支持 | 支持 |
| 線損補償 | 支持 | 支持 |
| 保護功能 | 完整 | 完整 |
替代說明：
無需修改PCB設計，直接替換
無需調整外圍參數，BOM完全兼容
LPK8727在部分參數上可能有優化，建議參考具體規格書
為供應鏈安全提供雙源保障
| 應用 | 功率 | 特點 |
|---|---|---|
| 手機充電器 | 5W~12W | 低成本、小體積、滿足能效 |
| 小家電適配器 | 5W~12W | 高可靠性、完善保護 |
| LED驅動電源 | 5W~12W | 恒流精度高、無頻閃 |
| AC/DC輔助電源 | 5W~12W | 寬電壓輸入、自供電 |
| IoT設備電源 | 3W~10W | 低待機、極簡外圍 |
BP84145是國產小功率PSR芯片的代表之作，用一顆SOP-8芯片實現了傳統方案需要20+顆外圍才能完成的功能：
省光耦、省TL431：原邊反饋，無需次級檢測
省啟動電阻：內置高壓啟動
省輔助繞組：VCC自供電
省CS電阻：鏡像電流采樣
省外置MOS：內置800V BJT
配合LPK8727直接替代，為工程師提供了靈活的雙源選擇，既保證了供應鏈安全，又降低了設計風險。對于5W~12W充電器、適配器、輔助電源等應用，BP84145/LPK8727是性價比極高、外圍極簡、可靠性優秀的首選方案。
