GP8892SEH 是一款自供電原邊反饋 PWM 控制芯片,采用 SOP7 貼片封裝,主打"省外圍、高精度、低待機"路線。它內置功率三極管,無需外置功率管,同時集成了 FB 下偏電阻和 CS 采樣電阻,外圍元件極少,特別適合做 5V2A(10W)級別的隔離型充電器、適配器,可直接替代 MT3723 等同類芯片。
GP8892SEH 是一款原邊反饋(PSR)恒壓恒流控制芯片,采用反激式拓?fù)洌畲笾С?10W 功率等級。它的核心思路是把能集成的都集成進去——內置功率三極管、內置 FB 下偏電阻、內置 CS 采樣電阻、內置環路補償,讓外圍電路精簡到極致。
芯片采用自供電技術,不需要輔助繞組給 VCC 供電,進一步簡化了變壓器設計。同時支持特有的輸出線損補償技術,可以自動補償輸出電流在傳輸線上的壓降,保證負載端電壓穩定。
待機功耗控制在 75mW 以內,滿足六級能效標準,適合出口型充電器應用。
自供電原邊反饋:無需輔助繞組供電,無需光耦和次級控制電路
內置功率三極管:無需外置功率管,節省成本和空間
內置 FB 下偏電阻及 CS 采樣電阻:外圍更簡潔,減少元件數量
內置環路補償:無需外部補償電路,系統穩定性好
高精度恒壓恒流:輸出電壓電流控制精準
超低待機功耗:≤75mW,滿足能效標準
可調輸出線損補償:自動補償線纜壓降,改善負載調整率
PWM+PFM 混合模式:重載 PWM 高效率,輕載 PFM 低損耗
完善的保護功能:
開路保護
輸出短路保護
過壓保護(OVP)
欠壓保護(UVLO)
過溫保護(OTP)
次級肖特基短路保護
單周期最大電流關斷機制:避免三極管過流失效,提高可靠性
SOP7 封裝:體積小,適合緊湊型充電器
GP8892SEH 采用 SOP7 封裝,7 個引腳:

封裝絲印:GP8892SEH YWWXX(Y 為年份代碼,WW 為生產周期,XX 為隨機碼)
訂購信息:盤裝 4000 顆/盤。

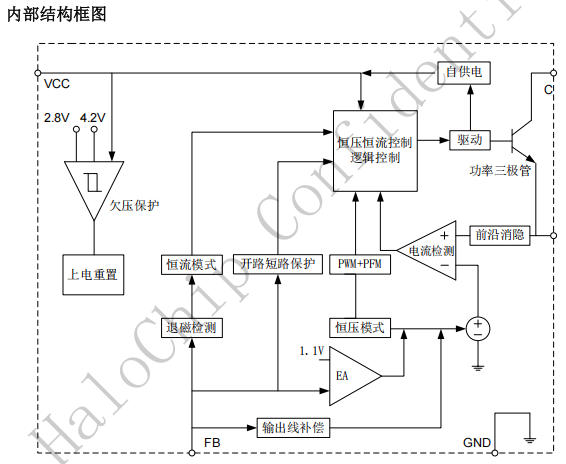

芯片內部主要功能模塊:
自供電電路:從高壓母線取電,無需輔助繞組供電
欠壓保護(UVLO):VCC 上升閾值 4.2V,下降閾值 2.8V,帶遲滯防止抖動
上電重置:系統上電時自動復位
恒壓恒流控制邏輯:核心控制單元,協調各模塊工作
驅動電路:驅動內置功率三極管
功率三極管:集成的高壓功率開關管
電流檢測 + 前沿消隱:檢測原邊電流,防止誤觸發
EA 誤差放大器:1.1V 基準,比較反饋電壓與基準,調節輸出
恒壓模式 / 恒流模式:根據負載自動切換
退磁檢測:檢測變壓器退磁完成,實現谷底導通
PWM+PFM 控制:重載 PWM、輕載 PFM,優化全負載效率
開路短路保護:檢測異常狀態并保護
輸出線補償:補償輸出線纜壓降

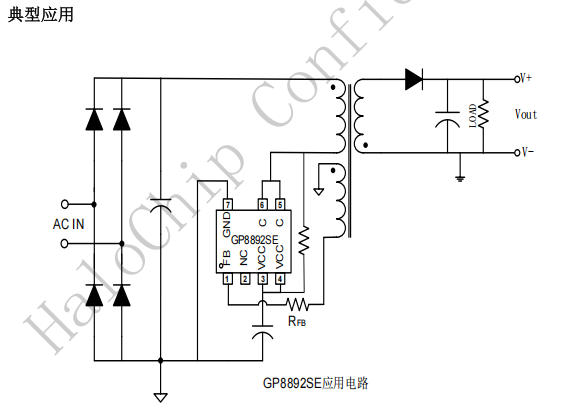

GP8892SEH 的典型應用是原邊反饋反激式開關電源,適用于 5V2A 充電器、適配器等。
輸入端:AC 輸入經整流橋整流、濾波電容濾波,得到高壓直流
功率級:內置三極管的 C 極(5、6 腳)連接變壓器原邊繞組
反饋網絡:輔助繞組通過分壓電阻連接到 FB 端(1 腳),實現輸出電壓采樣
VCC 供電:自供電電路從高壓母線取電,3、4 腳接旁路電容
輸出端:次級繞組 + 整流肖特基二極管 + 輸出濾波電容
啟動階段:上電后,自供電電路從高壓母線給 VCC 電容充電,達到 4.2V 啟動閾值后芯片開始工作。
恒壓模式:正常負載時,F(xiàn)B 端采樣輔助繞組電壓,內部 EA 比較后調節 PWM 占空比,穩定輸出電壓。
恒流模式:負載加重、輸出電壓下降時,芯片切換到恒流模式,保持輸出電流恒定。
輕載/空載:系統自動進入 PFM 模式,降低開關頻率,減少開關損耗,待機功耗 ≤75mW。
保護機制:
輸出短路時觸發短路保護
電壓異常時觸發 OVP/UVLO
過溫時 OTP 保護
單周期過流時立即關斷,保護三極管

| 參數 | 典型值 |
|---|---|
| 最大輸出功率 | 10W(5V/2A) |
| 待機功耗 | ≤75mW |
| VCC 啟動閾值 | 4.2V(上升)/ 2.8V(下降) |
| EA 基準電壓 | 1.1V |
| 封裝 | SOP7 |
| 內置功率管 | 三極管(C 極引出) |
手機、無繩電話、PDA、MP3 等便攜式設備充電器
5V2A 電源適配器
LED 驅動電源
線性電源和 RCC 開關電源升級換代
其它輔助電源
GP8892SEH 可以直接替代 MT3723,兩者在功能定位、封裝形式(SOP7)、應用電路等方面高度兼容。GP8892SEH 的優勢在于:
外圍更簡潔(內置 FB 下偏電阻和 CS 采樣電阻)
內置環路補償,無需外部補償元件
自供電設計,省去輔助繞組供電電路
保護功能更完善(增加次級肖特基短路保護等)
GP8892SEH 是一款非常省心的原邊反饋電源芯片,核心賣點是"極簡外圍"。內置功率三極管、內置采樣電阻、內置補償電路、自供電設計,讓整顆芯片的外圍元件少到不可思議。對于做 10W 以內的隔離型充電器,特別是成本敏感、空間受限的產品,這顆芯片能大幅降低 BOM 成本和 PCB 面積。同時它兼顧了性能和可靠性——高精度恒壓恒流、75mW 超低待機、完善的保護機制、單周期過流關斷,讓產品既能過能效認證,又能長期穩定工作。
